BR.MQL明渠流量计

特点
（1）超声波非接触式液位测量，完全不影响流速，液位测量准确是理想的液位仪。
（2）探头安装简便，易定位，广泛应用于与河流，供水，工厂、城市排污管道等相关领域。
（3）流量积算仪操作简单，适用量水堰槽类型宽，包括薄壁直角三角堰，矩形堰，巴歇尔槽等。
（4）流量积算仪带历史流量计录功能，可计录过去60小时、30天、12个月、10年的流量数据。

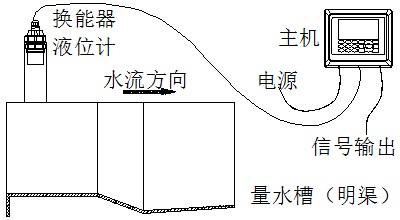

超声波明渠流量计，是利用超声波的发射、反射的特性测量流过量水堰槽流体的液位配合量水堰槽。通过液位—流量的数学转换模型，把液位深度转换为量水槽内的流量。量水槽内液位越高流量越大，反之液位越底流量越小。其工作原理如图1-1所示：
由于明渠检测是配和相应的量水槽做明渠检测，因为明渠的类型有很多种，所以液位—流量转换的数学模型也不相同，*常用的量水槽（明渠）有巴歇尔槽、矩形堰、三角堰。具体应用，请查阅第三章明渠流量计的应用。
3  技术参数

1. 累计流量范围：0~9999999（满8位清零，同时累计次数加1，流量单位根据设定）
2. 瞬时流量范围：10L/s～10m3/s （由量水堰槽的种类、规格确定）
3. 流量精度：5%
4. 超声波换能器能指标：

      盲区：0.06--0.5m（应传感器不同而不同）
      量程标配为3m（可定做高精度小盲区型或更大量程）
      ABS材质、IP65防护等级、10米屏蔽线缆
（5）主机性能指标：
      中文3吋ＬＣＤ             18位键盘操作
      IP53防护等级               M16*1.5 电器接口
（6）AC220V或DC12~24V供电      功耗3W
（7） 信号输入：  换能器
（8） 信号输出：
      一路或两路4-20mA（标配一路4-20mA）
  RS485/232（支持Modbus协议）（订购时选择）
（9） 传感器安装接口： M60×2
（10）工作环境：常温、常压
（11）数据浏览：快速查看时、日、月、年流量记录
（12）选项功能：支持MiniSD卡数据采集、支持无线传输、支持微型打印机
