HSHW系列自收绳水位计

产品简介

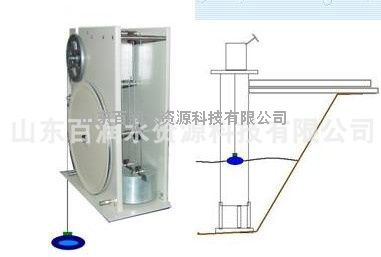

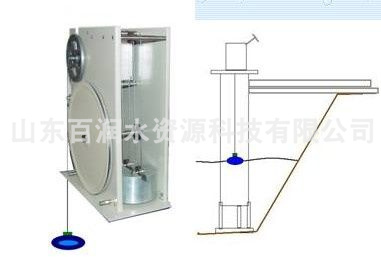

    HSWH自收绳水位计应用恒力弹簧平衡原理，由恒力装置及编码器等部件组成。当被测水位高度发生位置变化时，水对浮子的浮力变化，弹簧组件转动，收进或放出钢丝绳，带动编码器转动，输出当前水位的相应高度。
    编码器可根据用户需要输出并行格雷码、4-20mA电流信号值、485信号或SSI信号。本装置安装方便、适应性强、结构合理、体积小、分辨率高、寿命长，有掉电后信号跟踪记忆功能 。它能够长期用于液位测量并能保证性 能的稳定可靠。
技术参数
   基本参数
   a、测量范围：0-10米；
   b、水位变率：< 100厘米/分
   c、分辨力：1mm
   d、水位轮启动力矩：< 100克·厘米（0.0098N·m）
   e、测量准确度：≤±2cm或0.2%F·S
   机械参数
   a、水位轮工作周长：32cm
   b、测量缆：Φ0.6mm包塑不锈钢缆
   c、浮子直径：5、10cm
   电参数
   a、格雷码输出：16位
   b、输出形式：OC门
   通信接口（选装）
   a、格雷码输出（B）
   b、RS485接口：MODBUS-RTU协议（M）
   c、4～20mA模拟量信号输出（A）
   使用环境
   a、环境温度：-25℃～85℃
   b、相对湿度；<90%(40℃)
   c、尺寸：外形尺寸：长275宽150高300mm
   底板安装固定孔：长235mmx宽138mm，4-M5x25螺钉
   d、电源电压：12VDC
